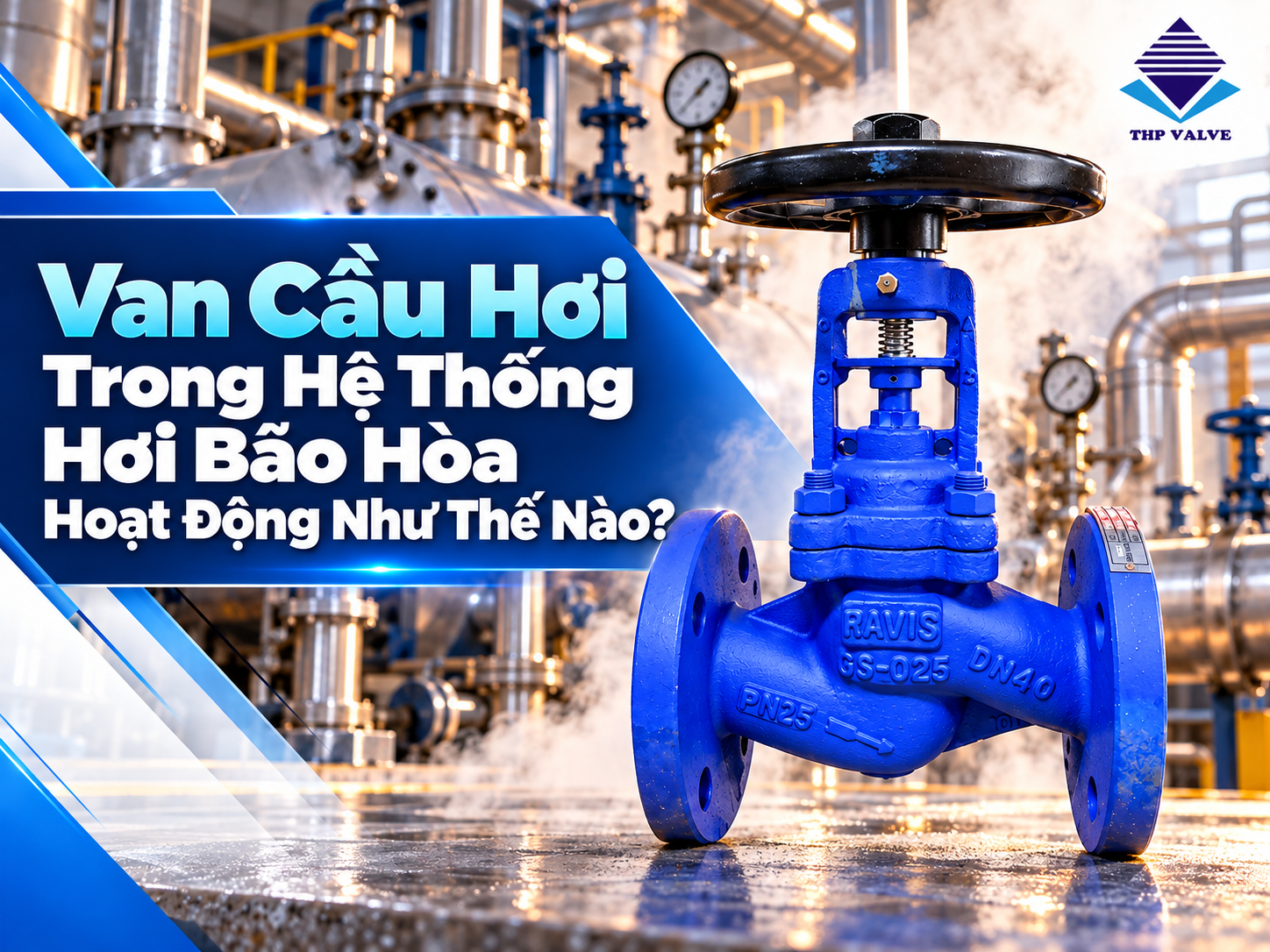

tuan hungphat's blog : Van Cầu Hơi Trong Hệ Thống Hơi Bão Hòa Hoạt Động Như Thế Nào?
1. Hơi bão hòa và vai trò của van cầu hơi
Hơi bão hòa là trạng thái hơi nước tồn tại ở điều kiện nhiệt độ và áp suất tương ứng với quá trình cân bằng giữa pha lỏng và pha hơi. Loại hơi này được sử dụng rộng rãi trong các hệ thống gia nhiệt công nghiệp nhờ khả năng truyền nhiệt khi ngưng tụ trên bề mặt thiết bị.
Trong quá trình phân phối hơi, việc kiểm soát lưu lượng và áp suất có ảnh hưởng trực tiếp đến hiệu quả gia nhiệt. Van cầu hơi được sử dụng tại những vị trí cần đóng mở hoặc điều tiết dòng hơi theo nhu cầu vận hành.
Van hoạt động nhờ cơ cấu đĩa van chuyển động lên xuống so với ghế van. Khi độ mở thay đổi, tiết diện dòng chảy cũng thay đổi, từ đó tác động đến lưu lượng hơi đi qua.
Tuy nhiên, cần phân biệt van cầu đóng mở bằng tay với van cầu điều khiển tự động. Nếu quy trình cần duy trì nhiệt độ hoặc áp suất theo giá trị cài đặt, hệ thống có thể cần van điều khiển kết hợp cảm biến và bộ điều khiển phù hợp.
2. Nguyên lý hoạt động trong hệ thống hơi bão hòa
Điều chỉnh lưu lượng hơi
Khi van mở, đĩa van rời khỏi ghế van để tạo đường lưu thông cho hơi nước. Khi van đóng dần, tiết diện dòng chảy giảm, làm thay đổi lưu lượng hơi cấp đến thiết bị.
Cơ chế này giúp van cầu hơi đáp ứng các ứng dụng cần điều chỉnh lượng hơi theo tải nhiệt, chẳng hạn như cấp hơi cho bộ trao đổi nhiệt hoặc bồn gia nhiệt.
Trong hệ thống hơi bão hòa, áp suất và nhiệt độ có mối quan hệ chặt chẽ. Khi áp suất hơi tại thiết bị thay đổi, nhiệt độ bão hòa tương ứng cũng thay đổi. Do đó, việc điều tiết hơi cần được tính toán theo yêu cầu nhiệt của quy trình, thay vì chỉ dựa vào mức độ mở van.
Kiểm soát hơi cấp vào thiết bị
Giả sử một dây chuyền cần hơi để gia nhiệt chất lỏng trong bồn. Khi nhiệt độ nguyên liệu còn thấp, hệ thống có thể cần lượng hơi lớn hơn. Khi nhiệt độ tiến gần giá trị cài đặt, bộ điều khiển có thể yêu cầu giảm lượng hơi cấp vào.
Nếu sử dụng van cầu điều khiển tự động phù hợp, bộ truyền động sẽ thay đổi vị trí đĩa van theo tín hiệu điều khiển. Nhờ đó, lượng hơi đi vào thiết bị được điều chỉnh theo nhu cầu thực tế.
3. Các yếu tố ảnh hưởng đến hiệu quả vận hành
Hiệu quả của van cầu hơi phụ thuộc vào nhiều yếu tố, không chỉ riêng cấu tạo van.
Áp suất đầu vào và đầu ra: Chênh lệch áp suất quyết định đáng kể khả năng lưu thông của hơi qua van. Nếu lựa chọn sai kích thước, van có thể gây sụt áp quá lớn hoặc khó kiểm soát ở tải thấp.
Lưu lượng hơi yêu cầu: Van cần đáp ứng mức tiêu thụ hơi lớn nhất và khả năng điều tiết ở các chế độ tải thấp. Chọn van quá lớn có thể khiến việc kiểm soát lưu lượng thiếu ổn định.
Chất lượng hơi: Hơi chứa nhiều nước ngưng có thể làm tăng nguy cơ xói mòn tại một số vị trí, đặc biệt khi dòng chảy có vận tốc cao.
Vật liệu làm kín: Gioăng, chèn kín trục và các bề mặt tiếp xúc phải chịu được điều kiện áp suất, nhiệt độ và chu kỳ vận hành của hệ thống.
>> Xem bài viết khác tại đây: Kinh Nghiệm Chọn Van Cầu Hơi Đúng Tiêu Chuẩn
4. Ứng dụng của van cầu hơi bão hòa trong công nghiệp
Van cầu hơi có thể được sử dụng trong các ứng dụng như:
Cấp hơi cho bộ trao đổi nhiệt.
Điều chỉnh lượng hơi trong bồn gia nhiệt.
Phân phối hơi đến các nhánh đường ống sản xuất.
Kiểm soát hơi cấp cho thiết bị sấy và một số quy trình chế biến.
Điều tiết hơi tại các vị trí có yêu cầu kiểm soát lưu lượng.
Trong ngành thực phẩm, hơi được dùng để gia nhiệt và làm sạch thiết bị theo quy trình phù hợp. Trong ngành dệt nhuộm, hơi hỗ trợ gia nhiệt bể và thiết bị xử lý. Còn trong ngành giấy, hơi có thể được dùng để sấy và duy trì nhiệt độ cho dây chuyền.
Mỗi ứng dụng có yêu cầu khác nhau về độ sạch, vật liệu và khả năng làm kín. Đối với hơi tiếp xúc trực tiếp với sản phẩm, cần đánh giá riêng yêu cầu vệ sinh và vật liệu; không nên mặc định van công nghiệp thông thường đáp ứng tiêu chuẩn hơi sạch.
5. Cách lựa chọn van cầu cho hệ thống hơi bão hòa
Khi lựa chọn van cầu hơi, cần xác định rõ áp suất và nhiệt độ vận hành, lưu lượng hơi, chênh áp cho phép và mức độ điều tiết mong muốn.
Kích thước DN phải được lựa chọn dựa trên tính toán lưu lượng và đặc tính dòng hơi. Cấp áp suất PN cũng cần được đánh giá theo giới hạn áp suất - nhiệt độ của sản phẩm, không chỉ dựa vào một con số áp suất danh nghĩa.
Nếu cần điều khiển tự động, doanh nghiệp nên xem xét loại bộ truyền động, tín hiệu điều khiển và yêu cầu về độ kín khi đóng. Với các hệ thống có chênh áp cao hoặc yêu cầu điều khiển chính xác, việc lựa chọn nên dựa trên dữ liệu tính toán của nhà sản xuất.
6. Bảo trì và kiểm tra định kỳ
Trong quá trình vận hành, cần kiểm tra hiện tượng rò rỉ tại trục van, mối nối và thân van. Nếu xuất hiện tiếng ồn bất thường, rung động hoặc lưu lượng không ổn định, cần kiểm tra chênh áp, tình trạng nước ngưng và độ phù hợp của kích thước van.
Việc bảo trì phải được thực hiện sau khi cô lập nguồn hơi, giảm áp và xác nhận hệ thống đã đạt điều kiện an toàn.
Tuấn Hưng Phát phân phối các dòng van công nghiệp và thiết bị đường ống chính hãng, chất lượng, có chế độ bảo hành dài hạn, hỗ trợ khách hàng tìm kiếm giải pháp phù hợp cho từng hệ thống.
Kết luận: Van cầu hơi có thể giúp kiểm soát lưu lượng trong hệ thống hơi bão hòa, hỗ trợ điều chỉnh tải nhiệt và phân phối hơi đến thiết bị. Để đạt hiệu quả cao, cần lựa chọn đúng kích thước, vật liệu và phương thức điều khiển theo điều kiện vận hành thực tế.
